Бетонируем фундамент (Часть 1)

Дата публикации: 05.12.2004 Количество просмотров: 7530

Основание фундамента

Основанием, на которое опирается фундамент здания, является грунт. Он должок быть достаточно прочным и иметь незначительную сжимаемость и пучинистость. Такими свойствами обладают далеко не все грунты. Например, торфяные грунты сильно сжимаются под нагрузкой, глинистые - нередко пучинятся (разбухают). Строительство домов на таких грунтах требует проведения различного рода мероприятий, связанных с осушением застраиваемой территории, заменой негодного грунта привозными материалами и т.п. Лесовидные грунты при насыщении водой оседают под действием массы строения, вызывая нарушение его конструкций. Перед началом строительства на таких грунтах принимают меры, предотвращающие увлажнение основания.











































Рисунок 1. Силы, действующие на фундамент и характерные примеры деформации фундаментов:

а) Деформация грунта при пучении. Величина "а" в суровые зимы на тяжелых грунтах достигает 10-15 см. б) Просадка фундамента: А - давление массы фундамента; А 1 - сопротивление грунта; Б - распор грунта; а - величина просадки, в) Вспучивание фундаментов: А - давление фундамента; В - силы пучения грунта; а - величина пучения, г) Горизонтальный сдвиг фундамента: Г - силы горизонтального сдвига; а - величина сдвига.

На Рисунке 1,а) приведена схема деформации фундаментов, установленных на пучинистых грунтах, а на Рисунке 1,б) показаны силы, вызывающие деформацию фундаментов при осадке основания. В этом случае сила  А, передающая давление от массы строительных конструкций (стен, перекрытий, крыши и т. д.) на фундамент, не уравновешивается реакцией грунта А 1. В результате возникает осадка основания и подошвы фундамента. Сила пучения  В возникает в пучинистых грунтах при промораживании (Рисунок 1,в). Глубина промораживания основания зависит от климатических особенностей местности. Например, в Московской области эта величина составляет 120 см, Новосибирске 220 см, Краснодаре 80 см. Прежде чем строить здания, надо определить необходимую глубину закладки фундаментов, пользуясь справочной литературой и Строительными нормами.

На фундамент нередко воздействуют также силы бокового пучения  Г (Рисунок 1,г). Уменьшить их влияние можно, если фундамент в поперечном сечении сделать со скосом, обмазать его битумом, утеплить отмостки и провести другие мероприятия, снижающие глубину промерзания основания. В тех случаях, когда фундамент сооружают в виде столбов или свай, следует иметь в виду, что на конструкцию воздействует также сила сдвига Г.

Противостоять этим силам может фундамент с достаточной продольной жесткостью. Глубину заложения фундаментов для различных оснований с учетом местных условий можно выбрать по Таблице 1.

Таблица 1. Глубина заложения фундаментов в зависимости от гидрогеологических условий:

Тип основания



Высота грунтовых вод



Глубина заполнения подошвы фундамента, м.

Не выветрившиеся скальные грунты

Щебень, галька, дресва,  гравий, пески крупные и средние.

Пески, мелкие и пылеватые, супеси,Суглинки и глины

Независимо от уровня грунтовых вод

То же

Уровень грунтовых вод расположен на расчетной глубине промерзания или выше ее.

0,5 м (независимо от глубины промерзания)

Не мене 0,5 м (независимо от глубины промерзания )

Не мене расчетной глубины промерзания



Земляные работы

Перед сооружением фундамента строительную площадку расчищают, снимают растительный слой почвы в пределах застройки, выравнивают грунт.

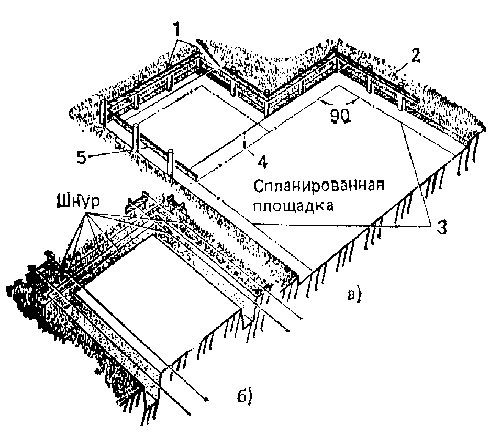

Рисунок 2. Виды обносок:

а) сплошная; б) из отдельных элементов: 1 - столбики; 2 - растительный слой грунта; 3 - разбивочные оси; 4 - отвес; 5 - доски толщиной 2,5 см.

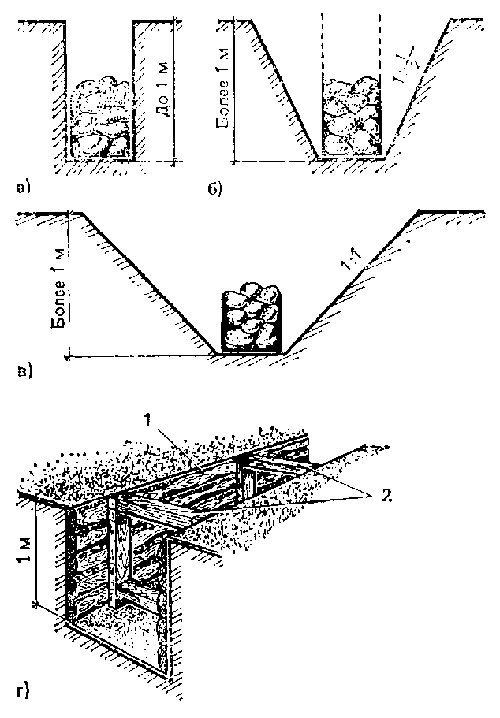

Рисунок 3. Виды траншеи для возведения фундаментов:

а) с вертикальными стенками; б) с откосами в глинистых сухих грунтах; в) в песчаных и мокрых глинистых грунтах; г) крепление траншей: 1 - щиты из горбыля; 2 - распорки.

Затем на земельный участок с чертежей переносят и закрепляют в натуре оси фундамента и его размеры. Перед этим по периметру будущего котлована устанавливают так называемую обноску (Рисунок 4). Она состоит из погруженных в землю столбов (1), к которым строго по уровню верха будущего фундамента прибиты обрезные доски (5). На последних размечают оси (3) и размеры котлована или траншеи, а потом фундамента и стен.

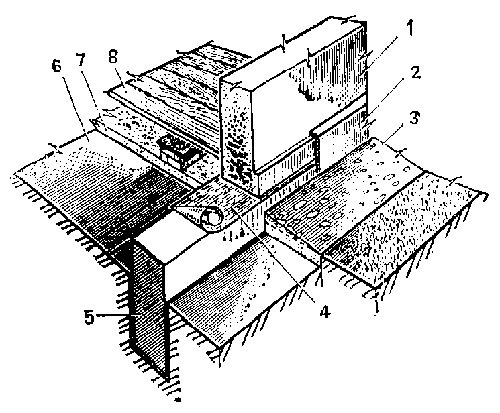

Рисунок 4. Конструкция ленточного фундамента:

3 - наружная стена; 2 - цоколь; 3 - отмостка; 4 - гидроизоляция; 5 - фундамент; 6 - спланированная площадка; 7 - подготовка; 8 - чистый пол.
