"Имер" - "Бетонматик" БСУ 350, 508, 1008

Дата публикации: 14.05.2006 Количество просмотров: 1517

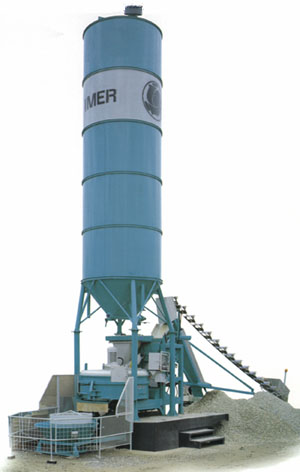

Бетоносмесительные установки "Бетонматик" (Модели 350, 508 и 1008)



Компактные быстромонтируемые установки для приготовления бетонных смесей различных марок производительностью от 10 до 40 м3/час, удобные для размещения и эксплуатации в стесненных условиях небольших стройплощадок.





















Продолжительность рабочего цикла (сек):

ВТК 350 (1 тд)

ВТК 508 (1 тд)

ВТК 508 (2тд)

ВТК 1008 ( 2тд)

Дозирование цемента

30

20

20

50

Дозирование заполнителей

40

59

59

90

Подача воды

5

3

3

4

Подача заполнителей

40

36

36

36

Перемешивание

45

54

54

60

Выгрузка смеси

25

25

25

30

Средняя продолжительность цикла

115

118

98

130

Технические Характеристики:

Объем готового замеса, м3

0.35

0.5

0.5

1.0

Производительность, м3/час

11

15

18

26/30

Гидростанция, кВт

5.5

11

11

22.5

Водяной электронасос, кВт

0.375

0.375

0.375

2.2

Вес БСУ, кг

1200/1050*

1950

2000

4400

Вес скребкового радиуса, кг

430/460

500

500

750

* БТК 350 в автоматическом варианте

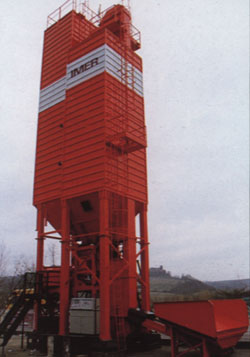

Бетоносмесительные установки «Бетонматик» т.н. городского типа (Ville), с силосами для вертикального хранения заполнителей, предназначены для работ на стройках с ограниченным пространством, находящихся в черте города и вблизи жилой застройки. В отличие от других «Бетонматиков» эти БСУ более экологичные, поскольку заполнители складируются не навалом на стройплощадке, а в вертикальных силосах с 2-мя отсеками, что позволяет свести к минимуму выбросы пыли и уровень производственного шума.













Технические характеристики вертикального силоса для заполнителей

Емкость силоса, м3

60 (27 + 33)

Размеры, мм

2 500 x 3 000 x 12 850

Размеры внутренней части, мм

600 x 1 200 x 4 300

Пропускная способность загрузочного конвейера, м3/ч

70/90

Емкость приемного бункера для заполнителей, м3

5



Технические характеристики

ВТК 508
с горизонтальным
гравитационным
смесителем

ВТК 1008
с горизонтальным
гравитационным
смесителем

ВТК 508Р
со
смесителем
принудительного
типа

ВТК 1008Р
со
смесителем
принудительного
типа

Объем замеса по выходу готовой смеси, м3

0,5

1

0,5 (0,4 по
уплотненному
бетону)

1 (1 по
уплотненному
бетону)

Производительность, м3/ч

18/21

34/38

18/21

34/38

Среднее время цикла, сек

90

100

90

100

Мощность гидростанции установки, кВт

11

22

11

11

Мощность, потребляемая смесителем, кВт

-

-

15

44

Мощность водяного насоса, кВт

0.375

2.2

0.375

2.2

Масса БСУ со смесителем, кг

1.95

4.4

3

6.2

Масса силоса для заполнителей, кг

10.5

10.5

10.5

10.5

Масса бункера/конвейера, кг

1.5

1.5

1.5

1.5



Технические характеристики вертикального силоса для заполнителей

Емкость силоса, м3

60 (271+33)

Размеры, мм

2 500*3 000*12850

Размеры внутренней части, мм

600*1200*4300

Пропускная способность загрузочного конвейера, м3/ч

70/90

Емкость приемного бункера для заполнителей, м3

5
